Обзорное видео работы станка unigrind SVS1
Специальный транспортабельный шлифовальный и притирочный станок для обработки уплотняющих поверхностей предохранительных клапанов и клапанных тарелок:
в корпусах предохранительных клапанов
тарелок клапанов
возможность работы в мастерской и на месте установки клапана
Для шлифования/притирки крупногабаритной арматуры и привариваемых клапанов станок закрепляется на корпусе арматуры посредством 3-кулачкового зажимного патрона. Малогабаритные клапаны и тарелки устанавливаются на стойке станка с центрирующим приспособлением. Стойка поднимается и опускается посредством пневматического подъемника.
Рабочий диапазон:
ДУ 15 - 300 мм (1/2“ - 12“)
Привод:
электрический 220/110 В, 50/60 Гц
пневматический 90 psi (5-7 бар)

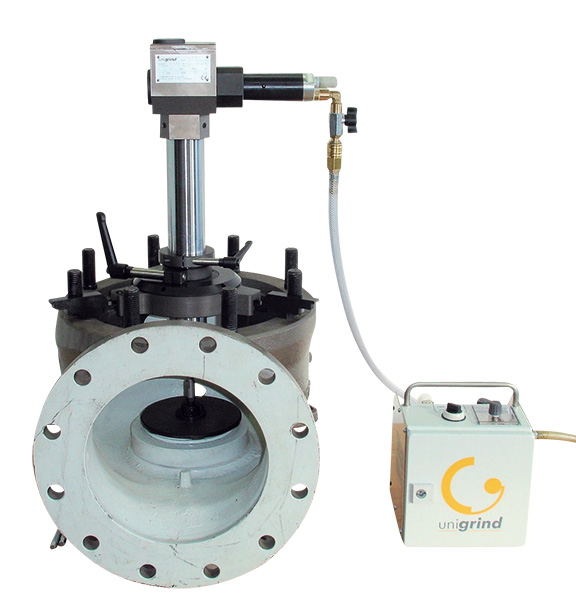

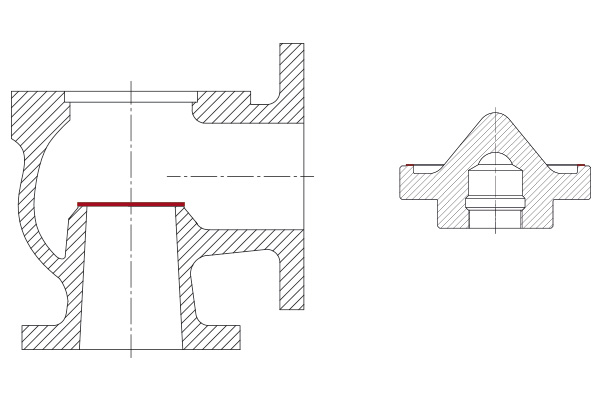

Станок unigrind SVS1установлен Обрабатываемые поверхности
на предохранительном клапане
Преимущества станка unigrind SVS 1:
Абсолютная плоскостность обрабатываемой поверхности достигается за счет эксцентрикового вращения
3-х кулачковый зажимной патрон обеспечивает точное центрирование станка
Точное и быстрое центрирование малогабаритных клапанов и тарелок на стойке станка
Воспроизводимость качества шлифования/притирки за считанные минуты
Простое и безопасное обслуживание
Пневматический привод с таймером задания времени шлифования
Регулируемый эксцентриситет 0 - 3 мм
Стойка станка с пневмоцилиндром

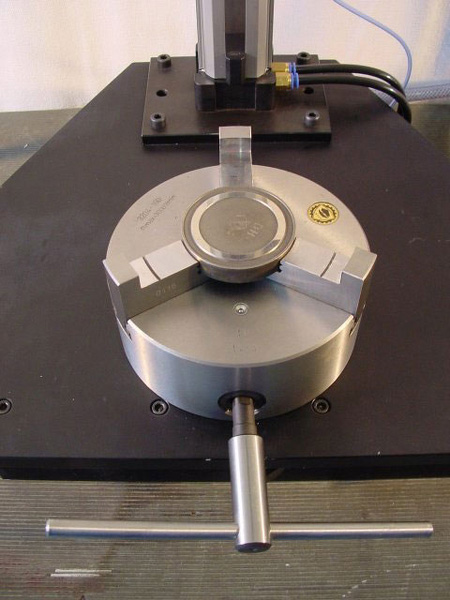

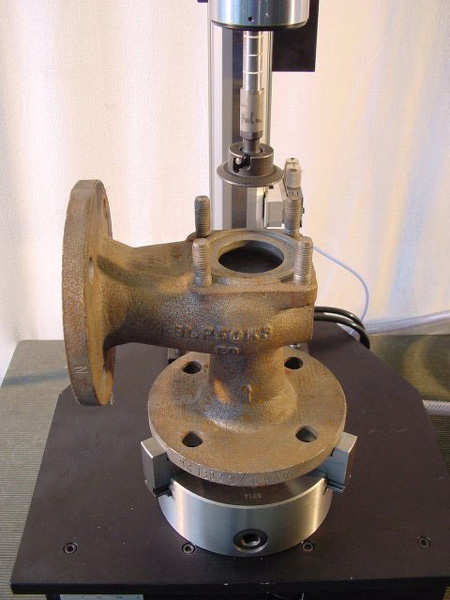

unigrind SVS1 обработка
корпус ППК золотник клапана
Шлифование поверхностей из следующих материалов:
Углеродистые и легированные стали
Чугуны
Алюминиевые сплавы
Титан
Бронза
Латунь
Шлифовальная обработка термообработанных и наплавленых (после проточки) седел клапанов с твердостью до HRC 50-70 ед.

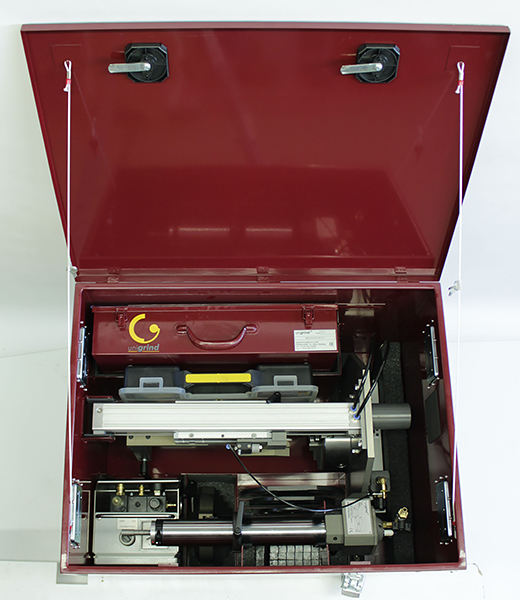

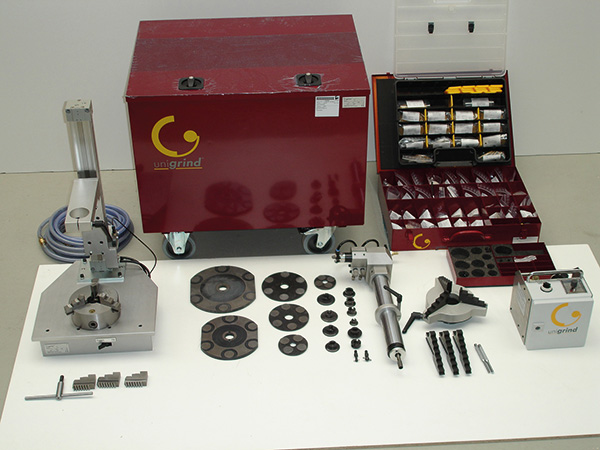

unigrind SVS1 поставляется
готовым к эксплуатации в транспортабельном контейнере

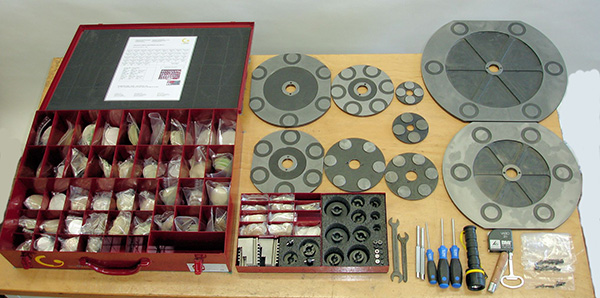

Отдельно можно приобрести расходные материалы и шлифовальные принадлежности к станку unigrind SVS1
Каталожное описание станка unigrind SVS на нашем старом сайте www.grupt.ru
Описание unigrind SVS на сайте завода-изготовителя unigrind GmbH & Co.KG
