VENTA-Шлифовальный и притирочный станок для ремонта плоскоседельной арматуры

Шлифовальный и притирочный станок для ремонта плоскоседельной арматуры unigrind VENTA

Переносные шлифовальные и притирочные станки для обработки уплотняющих поверхностей:
1 клапанов с плоским седлом
1 вентилей
1 предохранительных клапанов
1 обратных клапанов

Принцип работы unigrind VENTA

Привод:
1 электрический 220/110 В, 50/60 Гц
1 пневматический 90 psi (5-7 бар)
1 аккумуляторный для моделей VENTA 50,
50 SV, VENTA 150, 150 SV

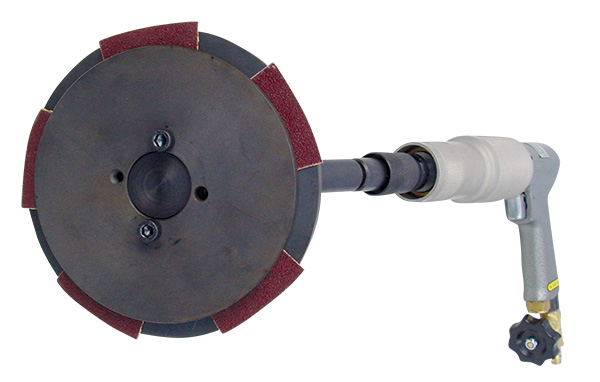

Переносной шлифовально-притирочный станок unigrind VENTA
Примеры обработки с помощью станка unigrind VENTA

Примечание:
Модели VENTA 50 SV и VENTA 150 SV оснащены специальными микрофинишными абразивами на пленочной подкладке зернистостью P150, 280, 500, 1000 и 1800 для шлифования и полировки посадочных поверхностей предохранительных клапанов. При рабочем диапазоне до ДУ 150 мм (6“) применяются ручные шлифовальные станки. Для моделей VENTA 300, 600 и 1600 используются специальные зажимные приспособления для закрепления на арматуре.

Обрабатываемая поверхность клапана

Стандартные модели unigrind VENTA

Модель: Рабочий диапазон: В дюймах:
VENTA 50 ДУ 8-50 мм 1/4-2“
VENTA 50 SV ДУ 8-50 мм 1/4-2“
VENTA 150 ДУ 8-150 мм 1/4-6“
VENTA 150 SV ДУ 8-150 мм 1/4-6“
VENTA 300 ДУ 80-350 мм 3-14“
VENTA 300 S ДУ 80-450 мм 3-18“
VENTA 600 ДУ 200-700 мм 8-28“
VENTA 1600 ДУ 500-1600 мм 20-64“

Шлифовальный станок unigrind VENTA
Транспортировочный ящик со шлифовальными инструментами для модели unigrind VENTA 150


Шлифовальный материал для unigrind VENTA

Транспортировочный ящик с набором абразивных материалов для модели unigrind VENTA 150

Применение станка unigrind VENTA
Пример применения станка unigrindVENTA
Обрабатываемые поверхности

По дополнительному заказу:
1 Притирочное оборудование (притирочная паста и притирочные диски)
1 Микрофинишные абразивы на пленочной основе зернистостью P80 – 1800 и 4000
1 Увеличение глубины обработки
1 Небольшие изменения рабочего диапазона
1 Шлифовальные инструменты по индивидуальному запросу покупателя
1 Дополнительные инструменты для шлифования седел задвижек посредством станка unigrind VENTA 150 в мастерской
1 Шлифовальные инструменты для конических уплотняющих поверхностей с различными углами посадки (инструменты KVS)
1 Транспортировочные ящики из нержавеющей стали для моделей VENTA 300 – 600
1 Транспортировочные ящики из полиэтилена высокой плотности для моделей VENTA 50, 50 SV, 150, 150 SV

Стандартное исполнение:
1 Станки VENTA оснащены полным набором инструментов в металлических ящиках
1 Подпружиненный приводной шпиндель с регулировкой рабочего усилия прижима инструмента

unigrind VENTA
Установка шлифовального инструмента unigrind VENTA 300

шлифовальная обработка вентиля
Контроль за работой станка unigrind VENTA 300

Преимущества:
1 Инструменты VENTA совместимы с другими устройствами unigrind: Подпружиненные шлифовальные адаптеры 1-4 размеров для стационарного вертикально-сверлильного станка, стационарных шлифовальных станков моделей STM 500 и STM 800E.
1 С помощью небольшого дополнения станка дополнительными держателями возможна обработка задвижек.
1 Все детали станка и опорной плиты, а так же консоли изготовлены из высококачественной стали и имеют специальную гальваническую обработку, что придает деталям дополнительную прочность и очень хорошую коррозийную стойкость.
1 Шлифовальная система (плоские и планетарные диски) установлена на консоли станка при помощи одного центрального крепления, что облегчает их замену.
1 Станок имеет регулируемую скорость вращения от 50 до 350 об/мин.
1 Для управления станком требуется всего один человек (максимальный вес деталей станка – 5 кг).

комплект станка unigrind VENTA 300
Транспортировочный ящик с принадлежностями для станка unigrind VENTA 300

unigrind VENTA
Шлифовальный станок с пнемоприводомunigrind VENTA

unigrind VENTA600
Транспортабельный шлифовально-притирочный станок unigrind VENTA 600

обработка ЗКЛ с помощью unigrind VENTA150
Обработка ЗКЛ с помощью unigrind VENTA 150

расходные материалы unigrind
Комплект расходного материала для шлифовки ППК unigrind VENTA

unigrind VENTA150
Комплект шлифовального инструмента unigrind VENTA 150
