SLIM переносной шлифовальный и притирочный станок для ремонта плоско-параллельных задвижек, обратных и поворотных клапанов

Переносной шлифовальный и притирочный станок для ремонта плоско-параллельных задвижек, обратных и поворотных клапанов unigrind SLIM

Переносные шлифовально-притирочные станки для обработки уплотняющих поверхностей:
1 задвижек
1 обратных клапанов
1 клиньев задвижек
1 фланцев

шлифовально-притирочный станок unigrind SLIM

Привод:
1 электрический 220/110 В, 50/60 Гц
1 пневматический 90 psi (5-7 бар)
1 аккумуляторный для модели unigrind SLIM 75

Обрабатываемые поверхности:

Обрабатываемые поверхности unigrind SLIMОбрабатываемые поверхности unigrind SLIMОбрабатываемые поверхности unigrind SLIM

комплект поставки unigrind SLIM 600Стол для обработки клиньев задвижек

Комплект поставки станка SLIM 600 Шлифование клина задвижки

Стандартные модели unigrind SLIM

Модель: Рабочий диапазон: В дюймах:
SLIM 32 ДУ 15-50 мм 1/2-2“
SLIM 75 ДУ 20-80 мм 3/4-3“
SLIM 150 ДУ 40-200 мм 1 1/2-8“
SLIM 300 ДУ 50-350 мм 2-14“
SLIM 300S ДУ 65-450 мм 2 1/2-18“
SLIM 600 ДУ 200-700 мм 8-28“
SLIM 600S ДУ 200-900 мм 8-36“
SLIM 1000 ДУ 400-1600 мм 16-64“

Примечание: Станки unigrind моделей SLIM 300 и SLIM 600 доступны в комбинированном исполнении для обработки задвижек и вентилей.

Комбинированное исполнение станков для обработки задвижек и вентилей

Модель: Рабочий диапазон: В дюймах:
SLIM 300-COMBI ДУ 50-350 мм 2-14“
SLIM 300S-COMBI ДУ 65-450 мм 2 1/2-18“
SLIM 600-COMBI ДУ 200-700 мм 8-28“
SLIM 600S-COMBI ДУ 200-900 мм 8-36“

unigrind SLIM150unigrind SLIM300unigrind SLIM600

SLIM 150 SLIM 300 SLIM 600

По дополнительному заказу:
1 Притирочное оборудование (притирочная паста и притирочные диски)
1 Транспортировочные контейнеры из нержавеющей стали
1 Набор адаптеров для обработки обратных клапанов
1 Переносной шлифовальный стол для обработки клиньев задвижек
1 Цифровой индикатор давления на инструмент

Обработка обратных клапанов unigrind SLIMЦифровой индикатор давления для unigrind SLIM

Оснастка для обратных клапанов Цифровой индикатор даления для unigrindSLIM

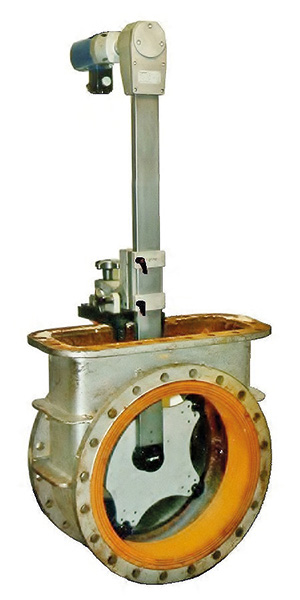

Шлифовальный станок unigrind SLIM 300 в работеРабота станка unigrind SLIM 600

Шлифовальный станок unigrind SLIM 300 в работе Работа станка unigrind SLIM 600

Преимущества шлифовально-притирочных станков unigrind SLIM:

1 Опорная плита станка может легко быть установлена как на фланце задвижки, так и непосредственно на корпусе в любом положении
1 Установка суппорта станка осуществляется очень просто, и нет отдельных крепежных болтов, которые могут быть утеряны
1 Консоль станка имеет прямоугольное сечение, что обеспечивает хорошую фиксацию, тем самым предотвращает вибрацию во время шлифования.
1 Все детали станка и опорной плиты, а так же консоли изготовлены из высококачественной стали и имеют специальную гальваническую обработку, что придает деталям дополнительную прочность и очень хорошую коррозийную стойкость.
1 Для проверки настройки станка в комплект входит рукоятка ручной подачи станка, что обеспечивает плавное вращение без усилия. Таким образом, можно предотвратить повреждение шлифовальных головок о стенки задвижки при неправильной настройке станка.

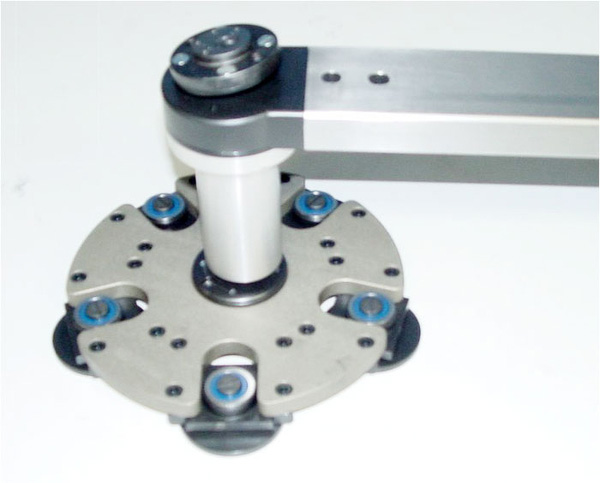

1 Планетарные диски имеют небольшой рельефный профиль поверхности, чтобы не испортить обрабатываемую поверхность.
1 Шлифовальная система (плоские и планетарные диски) установлена на консоли станка при помощи одного центрального крепления, что облегчает их замену.
1 Шлифовальные головки и диски так же могут использоваться взаимно и на станке SLIM 600, а также при помощи адаптера могут применяться и на любом вертикально - сверлильном станке.
1 На планетарных дисках можно бесступенчато изменять диаметр обработки от 80 до 175мм с помощью установочных зажимов.
1 Для управления станками требуется всего один человек
1 Привод планетарного диска осуществлен цепной закрытой передачей, что предотвращает износ трущихся деталей.

Станок unigrind SLIM 300Станок unigrind SLIM 1000
Станки поставляются готовыми к эксплуатации в транспортабельных контейнерах
